Mire képes az egycsigás rotor egy progresszív üreges szivattyúban?

A egycsavaros rotor az a spirális tengely alkatrésze, amely az illeszkedő állórész belsejében forog, hogy folyadékot vagy félszilárd anyagot mozgatjon egy progresszív üreges szivattyún keresztül, vagy amely előre tolja és megolvasztja a műanyagot az extruder hengerében. Alapvető funkciója egyértelmű: a forgórész forgásakor a spirális horony tömített üreget képez a környező falon, és ez az üreg a tengely mentén halad, egyenletes, alacsony lüktetésű áramlási sebességgel szállítva magával az anyagot. Ez a közvetlen válasz arra, hogy mit csinál az alkatrész, és az alábbiakban minden elmagyarázza, hogyan működik, miért kopik, és hogyan kell helyesen kiválasztani és karbantartani.

Szivattyús alkalmazásoknál a forgórész együtt működik a állórész progresszív üreges szivattyúkhoz , elasztomerrel bélelt hüvely, amely a tömítőfelületet biztosítja. Az extrudálási alkalmazásokban ugyanaz a spirális geometria működik a fém hordófalnak a gumi állórész helyett. Mindkét rendszer ugyanazon az alapelven alapul: egy forgó spirálgeometria, amely a forgási energiát az anyag egyenletes tengelyirányú elmozdulásává alakítja.

Termékáttekintés és szerkezeti tervezés

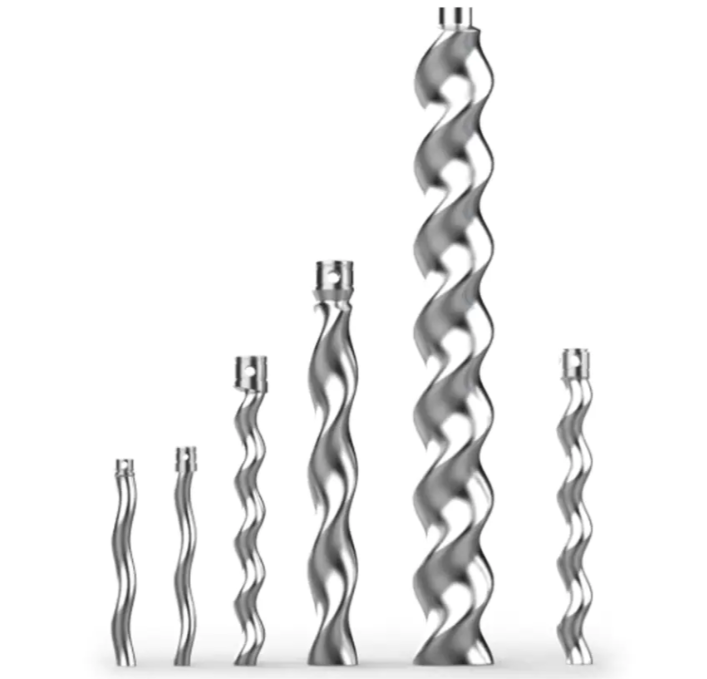

Az alábbi fényképen különböző hosszúságú és osztású profilú egycsavaros rotorok készlete látható, amely azt szemlélteti, hogy ugyanaz az alapvető spirális kialakítás hogyan méretezhető különböző áramlási kapacitásokhoz és alkalmazási méretekhez, a kompakt adagolóegységektől a nagyobb térfogatú átviteli feladatokhoz használt hosszabb rotorokig.

Minden rotort néhány geometriai paraméter határoz meg, amelyek meghatározzák a teljesítményét: a spirál külső átmérője, a menetemelkedés (egy teljes csavarmenet tengelyirányú hossza), az excentricitás (a rotor középvonala és a geometriai középvonal közötti eltolás) és a horony mélysége. Az alábbi izometrikus diagram ezeket a paramétereket egy egyszerűsített forgórész modellen jelöli, hogy a terminológia könnyebben követhető legyen a műszaki rajz vagy alkatrészkatalógus olvasásakor.

Ezeknek a paramétereknek a megértése azért fontos, mert bármelyik megváltoztatása megváltoztatja a rotor áramlási jellemzőit, nyírási profilját és kopási mintáját. A rövidebb osztás kisebb horonymélységgel nagyobb nyomású, kisebb áramlású feladatokhoz alkalmas, míg a hosszabb osztás mélyebb horonnyal a nyírásra érzékeny anyagok, például élelmiszeripari termékek kíméletesebb kezelését részesíti előnyben. Ez az oka annak egycsavaros rotor tünetei Az idő előtti kopás gyakran az eredeti geometria és a megváltozott működési állapot közötti eltérésre vezethető vissza, nem pedig magának az alkatrésznek a hibájára.

Hogyan alakul ki a rotor kopása működés közben

A műanyag extruder belsejében az egycsavaros rotor előrenyomja a nyersanyagot, és hőt termel a súrlódás révén, amikor az anyag áthalad a spirális horony és a henger belső fala közötti résen. Ahogy a csavar forog, nyíróerőt és nyomást fejt ki az anyagra, fokozatosan lágyítja és egyenletesen keveri, mielőtt a szerszám felé tolja és a kész formába extrudálja. A csavar sebessége, a henger hőmérséklete és a rendszer nyomása közvetlenül befolyásolja a folyamat hatékonyságát, és ugyanúgy befolyásolja a rotor felületének kopását.

Magas hőmérsékletű munkakörnyezetben a rotor kopása általában négy egymást átfedő forrásból ered. Először is, a megemelt hőmérséklet meglágyítja magát a rotor anyagát, fokozza a súrlódást a henger falával szemben, és hőkopást okoz. Másodszor, a forgórész és a henger, az anyag és más érintkezési felületek közötti relatív mozgás a forgás során szokásos mechanikai kopást okoz az idő múlásával. Harmadszor, a szennyeződések, például adalékanyagok vagy a feldolgozott anyagban lévő maradék nedvesség korrodálhatják a rotor felületét, és felgyorsíthatják a degradációt. Negyedszer, a rotor saját geometriája, anyagválasztása és gyártási pontossága eleve befolyásolja, hogy mennyire ellenálló a fentiekkel szemben.

Az alábbi vízszintes oszlopdiagram egy általános, szemléltető összehasonlítást mutat be arról, hogy e négy tényező mindegyike milyen erősen járul hozzá a rotor teljes kopásához tartós, magas hőmérsékletű működés mellett. Inkább koncepcionális útmutatónak szánjuk, semmint mért statisztikai adatnak egyetlen telepítésről, mivel a tényleges kopásarányok anyagtól, sebességtől és karbantartási előzményektől függően változnak. Ennek ellenére a relatív rendezettség összhangban van az általános gyakorlati tapasztalatokkal: a termikus és mechanikai kopás általában dominál, míg a korrozív és a tervezéssel kapcsolatos tényezők inkább hozzájárulnak, mint elsődleges okok. Az adott rendszerben a legaktívabb tényező felismerése segít meghatározni, hogy az elsőbbségi javítás a bevonat frissítése, a hűtés javítása vagy a geometria felülvizsgálata.

Anyagválasztás és kopásálló bevonatok

Az egycsavaros rotor kopásának szabályozása az anyagválasztással kezdődik. A magas hőmérsékletnek ellenálló, kopásálló és korrózióálló ötvözött acélok vagy speciális ötvözetek jelentik a standard kiindulópontot azon rotorok számára, amelyek várhatóan folyamatosan működnek nehéz körülmények között is. Az ömlesztett anyagokon túl a felületkezelés is ugyanolyan fontos szerepet játszik az élettartam meghosszabbításában.

Felületi bevonatok

Kopásálló bevonatok, például volfrám-karbid vagy szilícium-nitrid felhordása a rotor felületére növeli a felületi keménységet és javítja a mechanikai és termikus kopással szembeni ellenállást, ami különösen értékes a folyamatos üzemű extrudáló soroknál.

Geometria optimalizálás

Az olyan geometriai paraméterek optimalizálása, mint a spirálszög, a dőlésszög és a horonymélység, csökkenti az anyagnak a forgórész felületével való érintkezésének időtartamát, és bármely ponton csökkenti a nyíróerőt, ami viszont csökkenti a helyi kopáskoncentrációt.

Hűtőrendszer továbbfejlesztése

A hűtőrendszer megerősítése elősegíti a forgórész és a henger hatékony hűtését magas hőmérsékletű működés során, stabil tartományon belül tartva az üzemi hőmérsékletet, és hosszú távon csökkenti a hőkopást.

Az alábbi radardiagram négy rotortervezési megközelítést hasonlít össze öt teljesítménydimenzióban, relatív skálán, elvi keretet kínálva az értékeléshez. csavaros szivattyú tartozékok és a rotor frissítési lehetőségeit, nem pedig egyetlen tesztelt termékről szóló jelentést. Ez azt mutatja, hogy a bevonatos, geometriailag optimalizált rotor általában magasabb pontszámot ér el a kopásállóság és az élettartam tekintetében, míg a szabványos bevonat nélküli rotor továbbra is ésszerű választás kisebb igénybevételű vagy időszakos alkalmazásokhoz. Ha az öt tengelyt együtt olvassuk, nem pedig egyetlen különálló pontot, akkor a legtisztább képet kapjuk arról, hogy egy adott terv hol cseréli el az egyik előnyt a másikkal. Ez a fajta összehasonlítás a leghasznosabb a specifikációs folyamat korai szakaszában, mielőtt a rotor és az állórész párosítását véglegesítenék egy adott feladathoz.

Az egycsigás rotorok ipari alkalmazásai

Az egycsavaros rotorokat és a köréjük épített szivattyúkat az iparágak széles körében használják, mivel a mögöttes spirálkiszorítási elv a viszkozitások és anyagtípusok széles spektrumát kezeli, viszonylag kis nyíróerővel más szivattyútechnológiákhoz képest. A függőleges csavaros szivattyú A konfigurációt gyakran ott választják, ahol az alapterület korlátozott, vagy ahol a gravitációs előtolás leegyszerűsíti a rakodást, míg a vízszintes konfigurációk továbbra is gyakoriak a folyamatos folyamatsoroknál.

• A környezetbarát víztisztító telepek csavarszivattyús rendszereket használnak az iszap és a kezelt víz megbízható mozgatására alacsony pulzáció mellett
• A szennyvíz csavaros szivattyú A konfiguráció túlzott eltömődés nélkül kezeli a szilárd anyagokat tartalmazó települési és ipari szennyvizet
• A iszapcsavaros szivattyú általában víztelenített vagy sűrített iszap szállítására van előírva a kezelő létesítményekben
• A élelmiszer-csavaros pumpa Élelmiszer-minőségű anyagokból és bevonatokból készült változat, finoman viszi át a viszkózus vagy részecsketartalmú élelmiszereket
• A vegyipari, papír- és cellulózipari, petrolkémiai és energiaipari folyamatok ugyanazon a rotor- és állórész-elven alapulnak a következetes adagolás és átvitel érdekében

Mint a csavaros szivattyúk gyártója mindkettőt kompletten ellátva egycsavaros szivattyúk és egyéni pótalkatrészek progresszív üreges szivattyúkhoz , a rotor anyagának és bevonatának az adott iparághoz való hozzáigazítása rutin része a specifikációs folyamatnak, mivel a koptatóiszap-felhasználásra alkalmas rotor nem automatikusan a megfelelő választás élelmiszer-minőségű átvitelhez.

Ez az ábra a feldolgozóiparban megfigyelhető általános mintát tükröz: a koptató szilárd anyagokat tartalmazó alkalmazások, mint például az iszapszállítás, valamint a vegyi vagy petrolkémiai feladatok nagyobb igényt támasztanak a rotor kopásállóságára, mint az olyan kímélő alkalmazások, mint az élelmiszertermékek szállítása vagy a tiszta víz kezelése. Ez az oka annak, hogy a rotor anyagának és bevonatának kiválasztását mindig az adott feladathoz kell igazítani, nem pedig mindenki számára megfelelő döntésként kezelni, és ezért a specifikáció során a szivattyú szállítójával való konzultáció megelőzi a későbbi idő előtti kopási problémákat.

Üzemeltetési eljárások, amelyek meghosszabbítják a rotor élettartamát

Az anyag- és bevonatválasztáson túl a napi működési fegyelem mérhető hatással van arra, hogy mennyi ideig használható egyetlen csavaros rotor. A következő gyakorlatok széles körben elismertek a progresszív üreges szivattyú- és extrudálási iparban, mint hatékony módszerek a kopás lassítására.

1. Az extrudert vagy a szivattyút szigorúan a névleges eljárásai szerint működtesse, elkerülve a túlterhelést és a gyakori, szükségtelen start-stop ciklusokat.
2. Rendszeres karbantartási ellenőrzések ütemezése a forgórész és a henger vagy az állórész kopásának felmérése érdekében, és cserélje ki a súlyosan elhasználódott alkatrészeket, mielőtt azok befolyásolnák a minőséget.
3. Rendszeresen tisztítsa meg a rotort és annak házát, hogy eltávolítsa a rátapadt szennyeződéseket és maradványokat, amelyek egyébként felgyorsíthatnák a korrozív kopást
4. Alkalmazzon megfelelő kenést a rotor és a ház közötti érintkezési felületen, hogy csökkentse a súrlódás okozta kopást
5. Folyamatos nyersanyagminőség fenntartása, elkerülve a túlzott szennyeződéseket vagy egyenetlen részecskeméretet tartalmazó alapanyagokat, amelyek növelik a kopást.
6. Pontosan szabályozza a fűtési és hűtési rendszert, hogy elkerülje a túlzott hőmérséklet-ingadozást, amely megterheli a rotor anyagát

Az alábbi vonaldiagram általánosságban szemlélteti, hogy a következetes karbantartási gyakorlatok hogyan befolyásolják a rotor halmozott kopását hosszabb üzemidőn keresztül, összehasonlítva a minimális vagy szabálytalan karbantartással. Ez inkább koncepcionális tendenciaként jelenik meg, nem pedig egy adott egység mért adataként, mivel a tényleges kopási görbék nagymértékben függnek az anyag koptatóképességétől, a hőmérséklet szabályozásától és a munkaciklustól. Még így is, a két vonal közötti idő múlásával növekvő rés egy, az iparágban általánosan leírt mintát tükröz: a korai szakaszban tapasztalható kopási különbségek kicsik, de jelentős mértékben fokozódnak, minél tovább marad egy rosszul karbantartott rotor folyamatos üzemben. Ez az egyik legegyértelműbb érv amellett, hogy a rutinellenőrzési ütemtervet minden szivattyú- vagy extrudálás-karbantartási tervbe beépítsék, ahelyett, hogy csak meghibásodás után reagálnának. Azok a létesítmények, amelyek nyomon követik a kopási trendeket az idő múlásával, általában jobb helyzetben vannak ahhoz, hogy proaktívan megtervezhessék a rotorcserét, ahelyett, hogy nem tervezett leállásokat tapasztalnának.

A Jingjiang Meijia Pump Industry Co., Ltd.-ről

A Jingjiang Meijia Pump Industry Co., Ltd. a Xintai út 36. szám alatt található, Jingjiang gazdasági és technológiai fejlesztési zóna, Jiangsu tartomány. A cég egycsigás szivattyúk és egycsigás szivattyú alkatrészek gyártásával, értékesítésével és értékesítés utáni szolgáltatásával foglalkozik, komplett csavarszivattyú-készletek tervezésében, gyártásában és ellenőrzésében jártas mérnöki csapattal.

A Meijia egycsavaros szivattyús termékei teljes szerkezeti kínálattal, változatos konfigurációs lehetőségekkel és a tartósság-központú alkalmazásokhoz megfelelő teljes specifikációval rendelkeznek. Környezetvédelmi vízkezelésben, vegyi feldolgozásban, papír- és cellulóz-, élelmiszer- és gyógyszeripari, petrolkémiai és energiaipari műveletekben használják őket. Mint a csavaros szivattyúk gyártója , A Meijia Pump Industry az egycsavaros szivattyúrendszerek széles skálájával kompatibilis univerzális tartozékokat is szállít, amelyeket a gyártási kapacitás és a termékei stabil teljesítményét biztosító műszaki tapasztalat támogatja.

A vállalat vevőszolgálati központja mérnökökből álló csapatot tart fenn, hogy támogassa az ügyfeleket a telepítés utáni műszaki nyomon követésben. A különböző környezetek és munkakörülmények közötti hosszú távú összehasonlítás során a felhasználók arról számoltak be, hogy a Meijia egycsavaros szivattyús termékei évről évre továbbra is megbízhatóan működnek. A Jingjiang Meijia szivattyúipar örömmel várja partnerei látogatását és műszaki eszmecseréjét az iparágban.

Gyakran Ismételt Kérdések

1. kérdés: Mi okozza az egyetlen csavaros rotor idő előtti kopását?

Az idő előtti kopást jellemzően a magas üzemi hőmérséklet, a hengerrel vagy az állórésszel szembeni mechanikai súrlódás, a feldolgozott anyagban lévő szennyeződések, valamint a geometria vagy a bevonat specifikus feladathoz való eltérése okozza.

2. kérdés: Honnan tudhatom, hogy egyetlen csavaros rotort kell-e cserélni?

A gyakori mutatók közé tartozik a csökkent áramlási teljesítmény, fokozott zaj vagy vibráció működés közben, inkonzisztens nyomásértékek, valamint látható felületi lyukak vagy barázdák a rutinellenőrzés során.

3. kérdés: Használható-e ugyanaz a forgórész az élelmiszer- és szennyvízellátáshoz?

Általában nem beállítás nélkül; az élelmiszer-csigaszivattyú forgórészéhez élelmiszer-minőségű anyagok és felületek szükségesek, míg a szennyvíz- vagy iszapszivattyú rotorját jellemzően különböző bevonatokkal és geometriával írják elő, amelyek alkalmasak a koptató szilárd anyagokra.

4. kérdés: Milyen gyakran kell egy csavaros rotort ellenőrizni?

Az ellenőrzés gyakorisága a munka súlyosságától függ, de az ütemezett karbantartási intervallumok alatt rutinszerű vizuális és méretellenőrzés javasolt, hogy a kopási trendeket még mielőtt azok befolyásolnák a teljesítmény minőségét.

5. kérdés: Az egycsavaros szivattyú pótalkatrészei felcserélhetők a márkák között?

A méretkompatibilitás gyártónként eltérő, ezért a progresszív üreges szivattyúk pótalkatrészeit, beleértve a rotorokat és az állórészeket, az eredeti szivattyúspecifikációhoz kell igazítani, vagy megrendelés előtt meg kell erősíteni a szállítóval.
